ZG轉鼓式格柵除污機
發布時間：2018-07-02 點擊次數：4550 次
概述
轉鼓式格柵除污機，又稱鼓形柵框格柵除污機、細柵過濾器或螺旋格柵除污機。是一種集細格柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備。可以直接安裝在水渠中，也可以安裝在容器中，適用于城市污水，工業廢水和生活廢水處理工程。
工作原理
旋轉清污網筒在水中以35°傾角做每分鐘5~8r/min的圓周運動，網筒的1/3浸沒在水中。污水及漂浮物從網筒下口進入網筒內部，漂浮物附著于網筒內壁從水中帶出，當網筒轉到其它高點，雜質由于重力作用掉入垃圾輸送系統，經輸送壓榨至出料口。被過濾的污水經過網筒間隙流走。
特點與應用
普通格柵一般都必須配備螺旋輸送機（壓榨機），而轉鼓式格柵機集清污、壓榨、輸送于一體，提高能源利用率減少管理投入。
轉鼓式格柵除污機由于網筒間隙是固定的，所以清污徹底，克服普通耙齒式格柵間隙活動的缺陷，除污效率在95%以上。
網筒的固定組件全部采用水切割，切割過程中不會產生變形，保證切割精度，拼接完成后整體上車床加工，保證網筒的同心度，保證網筒的可靠運行，延長使用壽命。輸送壓榨裝置的旋轉動力和網筒旋轉的動力由同一臺減速機提供，結構緊湊，減小能耗，螺旋葉片為6mm不銹鋼304拉制而成，螺距從下往上慢慢變小，壓榨能力逐漸增強。
控制系統
控制系統為用戶選配或者自備，在現場接入電源線即可使用。
現場電控箱上采用就地啟停控制按鈕，現場電控箱上設有設備的啟、停等按鈕，信號燈均采用節能型，電控箱留有遠程控制接口，本電控箱采用不銹鋼外殼，室外防雨。
轉鼓式格柵除污機，又稱鼓形柵框格柵除污機、細柵過濾器或螺旋格柵除污機。是一種集細格柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備。可以直接安裝在水渠中，也可以安裝在容器中，適用于城市污水，工業廢水和生活廢水處理工程。
工作原理
旋轉清污網筒在水中以35°傾角做每分鐘5~8r/min的圓周運動，網筒的1/3浸沒在水中。污水及漂浮物從網筒下口進入網筒內部，漂浮物附著于網筒內壁從水中帶出，當網筒轉到其它高點，雜質由于重力作用掉入垃圾輸送系統，經輸送壓榨至出料口。被過濾的污水經過網筒間隙流走。
特點與應用
普通格柵一般都必須配備螺旋輸送機（壓榨機），而轉鼓式格柵機集清污、壓榨、輸送于一體，提高能源利用率減少管理投入。
轉鼓式格柵除污機由于網筒間隙是固定的，所以清污徹底，克服普通耙齒式格柵間隙活動的缺陷，除污效率在95%以上。
網筒的固定組件全部采用水切割，切割過程中不會產生變形，保證切割精度，拼接完成后整體上車床加工，保證網筒的同心度，保證網筒的可靠運行，延長使用壽命。輸送壓榨裝置的旋轉動力和網筒旋轉的動力由同一臺減速機提供，結構緊湊，減小能耗，螺旋葉片為6mm不銹鋼304拉制而成，螺距從下往上慢慢變小，壓榨能力逐漸增強。
控制系統
控制系統為用戶選配或者自備，在現場接入電源線即可使用。
現場電控箱上采用就地啟停控制按鈕，現場電控箱上設有設備的啟、停等按鈕，信號燈均采用節能型，電控箱留有遠程控制接口，本電控箱采用不銹鋼外殼，室外防雨。

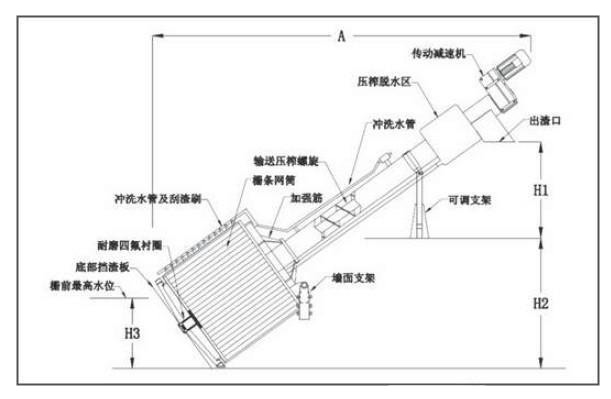

技術性能參數
| 型號 | ZG-600 | ZG-800 | ZG-1000 | ZG-1200 | ZG-1400 | ZG-1600 | ZG-1800 | ||
| 轉鼓直徑 （mm） | Ø600 | Ø800 | Ø1000 | Ø1200 | Ø1400 | Ø1600 | Ø1800 | ||
| 標準柵網長度 （mm） | 650 | 850 | 1000 | 1200 | 1400 | 1600 | 1800 | ||
| 輸送管直徑 （mm） | 159 | 219 | 219 | 273 | 273 | 325 | 325 | ||
| 柵前其它高水位H3 （mm） | 400 | 500 | 650 | 800 | 900 | 1100 | 1250 | ||
| 標準安裝角度 （°） | 35° | ||||||||
| 普通渠道深度 （mm） | 650~800 | 700~1000 | 900~1200 | 1100~1400 | 1200~1600 | 1400~1800 | 1800~2000 | ||
| 排渣高度 （mm） | 800~1200mm | ||||||||
| 電機功率 （kw） | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 3 | ||
| 其它大過水量估算值 （m/h） | 柵隙 （mm） | 0.5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 |
| 1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | ||
| 2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | ||
| 3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | ||
| 4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | ||
| 5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | ||
訂貨所需參數
1、渠道（設備）寬度 2、渠道深度 3、出料高度 4、柵網間隙 5、設備材質 6、其余特殊要求
1、渠道（設備）寬度 2、渠道深度 3、出料高度 4、柵網間隙 5、設備材質 6、其余特殊要求
