XLCS旋流沉砂池除砂機（鐘式沉砂池）
發布時間：2018-07-02 點擊次數：21718 次
概述

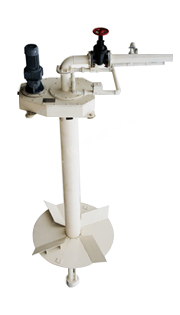

鐘式沉砂池由電動機、減速機、葉輪主軸、轉盤葉片、空氣提升和空氣沖洗系統、吸砂管及鋼制平臺、池體（一般為混凝土池，用戶可選配鋼制池體），轉盤葉片的直徑和高度根據用戶的池體訂制。
旋流沉砂池除砂機運行時，砂水混合液從切線方向進入鐘式沉砂池內，形成旋流。在驅動裝置的驅動下，攪拌機構的葉輪運轉，控制進池污水的流速和流態。
由于葉輪葉漿向上傾斜，旋轉時將使池中的污水呈螺旋狀加速，形成渦流態，產生留心力。同時池內污水流在葉輪葉片攪拌剪切力的作用下，互相剝離，依靠砂的自身重力和旋流的離心力，使砂粒沿池壁呈螺旋線加速沉降，向中心砂斗積聚，經氣提或泵提升后排出池外作進一步的處理。在此過程中，適當的槳葉角度和線速度條件，使污水中的砂粒受到沖刷，并保持好的沉降效果，而原來粘附在砂粒上的有機物，以及重量其它小的物質，隨污水一同流出旋流沉砂池，進入后續工序繼續處理，砂與少量污水進入池外砂水分離器內，砂經分離后外排，污水回流至格柵井。

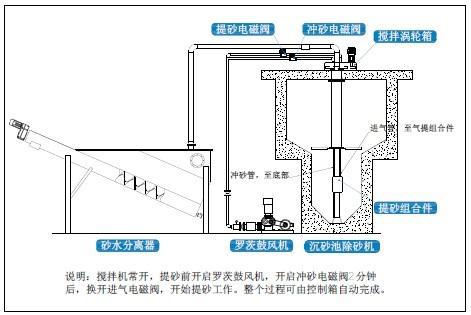

外形示意圖
鐘式沉砂池由電動機、減速機、葉輪主軸、轉盤葉片、空氣提升和空氣沖洗系統、吸砂管及鋼制平臺、池體（一般為混凝土池，用戶可選配鋼制池體），轉盤葉片的直徑和高度根據用戶的池體訂制。
旋流沉砂池除砂機運行時，砂水混合液從切線方向進入鐘式沉砂池內，形成旋流。在驅動裝置的驅動下，攪拌機構的葉輪運轉，控制進池污水的流速和流態。
由于葉輪葉漿向上傾斜，旋轉時將使池中的污水呈螺旋狀加速，形成渦流態，產生留心力。同時池內污水流在葉輪葉片攪拌剪切力的作用下，互相剝離，依靠砂的自身重力和旋流的離心力，使砂粒沿池壁呈螺旋線加速沉降，向中心砂斗積聚，經氣提或泵提升后排出池外作進一步的處理。在此過程中，適當的槳葉角度和線速度條件，使污水中的砂粒受到沖刷，并保持好的沉降效果，而原來粘附在砂粒上的有機物，以及重量其它小的物質，隨污水一同流出旋流沉砂池，進入后續工序繼續處理，砂與少量污水進入池外砂水分離器內，砂經分離后外排，污水回流至格柵井。
外形示意圖
 |
 |
技術特性
旋流沉砂池除砂器利用水力旋流和葉輪旋轉的輕微離心力雙重作用，讓泥沙與較輕的懸浮物（有機物）分離，充分發揮了水力旋流作用，保持了占地少，處理停留時間短，沉砂效果好，砂水可分離性強，除砂可靠（尤其是污水中的無機砂礫）等特點。
其他
旋流沉砂池一般為混凝土結構，如果在設計時候考慮到占地問題，可以設計成鋼制池體，結構緊湊，占地面積小，具體情況視情況而定。
旋流沉砂池除砂器利用水力旋流和葉輪旋轉的輕微離心力雙重作用，讓泥沙與較輕的懸浮物（有機物）分離，充分發揮了水力旋流作用，保持了占地少，處理停留時間短，沉砂效果好，砂水可分離性強，除砂可靠（尤其是污水中的無機砂礫）等特點。
其他
旋流沉砂池一般為混凝土結構，如果在設計時候考慮到占地問題，可以設計成鋼制池體，結構緊湊，占地面積小，具體情況視情況而定。
結構參數
鐘式沉砂池池體參考尺寸
|
型號 XLCS |
流量 （m/h） |
A/m | B/m | C/m | D/m | E/m | F/m | G/m | H/m | J/m | K/m | L/m |
| 180 | 180 | 1.83 | 1.0 | 0.30 | 0.61 | 0.3 | 1.40 | 0.30 | 0.30 | 0.20 | 0.80 | 1.10 |
| 360 | 396 | 2.13 | 0.38 | 0.76 | 1.40 | 0.30 | 0.30 | 0.30 | 1.10 | |||
| 720 | 648 | 2.43 | 0.45 | 0.90 | 1.35 | 0.40 | 0.30 | 0.40 | 1.15 | |||
| 1080 | 1116 | 3.05 | 0.61 | 1.2 | 1.35 | 0.45 | 0.30 | 0.45 | 1.35 | |||
| 1260 | 1908 | 3.65 | 1.5 | 0.75 | 1.5 | 0.4 | 1.55 | 0.60 | 0.51 | 0.58 | 1.45 | |
| 3240 | 3168 | 4.87 | 1.00 | 2.00 | 1.70 | 1.00 | 0.51 | 0.60 | 1.85 | |||
| 4680 | 4752 | 5.48 | 1.10 | 2.20 | 2.20 | 1.00 | 0.61 | 0.63 | 1.85 | |||
| 6300 | 6300 | 5.8 | 1.20 | 2.40 | 2.20 | 1.30 | 0.75 | 0.70 | 1.95 | |||
| 7200 | 7920 | 6.1 | 1.20 | 2.40 | 2.50 | 1.30 | 0.89 | 0.75 | 1.95 |
攪拌系統及氣提參數
|
型號 XLCS |
攪拌裝置 | 池尺寸 |
提砂量 （L/S） |
鼓風機 | ||
| 葉輪轉速（r/min） |
功率 （KW） |
風量 （m/min） |
功率 （KW） |
|||
| 180 | 12 | 1.1 | 見上表 | 1-1.2 | 1.43 | 1.5 |
| 360 | 1.2-1.8 | 1.79 | 2.2 | |||
| 720 | 1.8-3 | |||||
| 1080 | 3-5 | |||||
| 1260 | 1.5 | 5-9.8 | 2.03 | 3 | ||
| 3240 | 9.8-15 | 1.98 | 4 | |||
| 4680 | 15-22 | |||||
| 6300 | 22-28 | 2.01 | ||||
| 7200 | 28-30 | |||||
